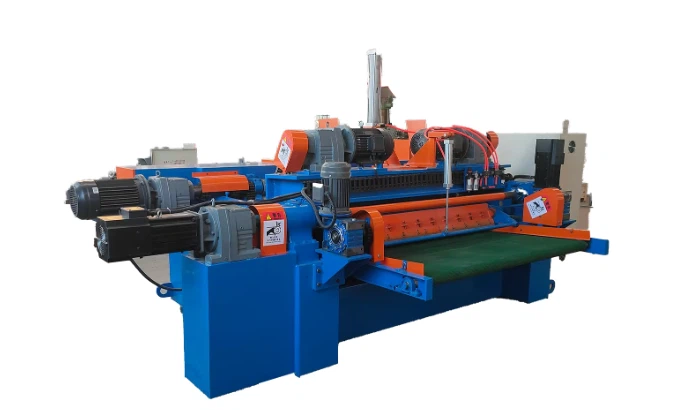

دستگاه لایه بردار روکش تخته سه لا: نمای کلی ساختار و عملکرد

رادستگاه لایه برداری روکشیک قطعه مهم از تجهیزات در تولید تخته سه لا است که برای کندن کنده ها به ورق های روکش نازک پیوسته استفاده می شود. طراحی ساختاری آن به طور مستقیم بر کیفیت روکش، قوام ضخامت و راندمان تولید تأثیر می گذارد. در زیر به تفصیل اجزاء و عملکردهای کلیدی آن اشاره شده است.

1. قاب ماشین (تخت)

• تابع: پشتیبانی و پایداری ساختاری را فراهم می کند.
• ویژگی های کلیدی:

- ساخته شده از چدن-با استحکام بالا یا فولاد جوش داده شده برای مقاومت در برابر لرزش.

- ریل‌های راهنمای ماشین‌کاری شده دقیق- حرکت صاف کالسکه برش و دوک را تضمین می‌کنند.

2. سیستم اسپیندل (مکانیسم بستن)

• تابع: کنده را در حین لایه برداری نگه می دارد و می چرخاند.
• اجزای اصلی:

     - چاک: بست هیدرولیک یا مکانیکی برای کنده های با قطرهای مختلف.

     - محور محرک: توسط یک موتور الکتریکی (اغلب با کنترل فرکانس متغیر) تغذیه می شود.

     - دمپایی: قابل تنظیم برای تراز با اسپیندل، برخی از مدل ها دارای مرکز هیدرولیک هستند.

3. برش سیستم حمل

• تابع: حرکت چاقو و زاویه را برای ضخامت روکش دقیق کنترل می کند.
• عناصر بحرانی:

- چاقوی لایه بردار: فولاد آلیاژی با سختی بالا-که به لبه های تیز نیاز دارد.

- نوار فشار: با چاقو کار می کند تا پارگی روکش را به حداقل برساند و بررسی های پشت را کنترل کند.

- مکانیسم خوراک: از پیچ سربی یا سیستم هیدرولیک برای پیشبرد چاقو در هر چرخش (تعیین ضخامت روکش) استفاده می کند.

      - تنظیم زاویه: زاویه فاصله چاقو (معمولاً 0.5 درجه تا 3 درجه) را برای گونه های مختلف چوب تنظیم می کند.

4. سیستم درایو

• منبع تغذیه:

- موتور اصلی: دوک را به حرکت در می آورد (15-75 کیلو وات، بسته به اندازه دستگاه).

- موتورهای کمکی: کنترل نرخ تغذیه، تنظیمات نوار فشار و غیره

• انواع انتقال:

- چرخ دنده/درایو زنجیره ای (سنتی).

- درایو هیدرولیک (کنترل سرعت مدرن و روانتر).

5. سیستم کنترل

• تابع: عملیات و تنظیمات پارامتر را خودکار می کند.
• ویژگی های مدرن:

- کنترل PLC یا CNC با صفحه نمایش لمسی HMI.

- تنظیم خودکار ضخامت، سرعت و فشار.

- تشخیص خطا و هشدار.

6. سیستم های کمکی

• سیم پیچی روکش / نوار نقاله: ورق های روکش پیوسته را جمع آوری می کند (برخی از ماشین ها شامل سیم پیچ های اتوماتیک می باشند).
• سیستم روغن کاری: عملکرد روان ریل های راهنما و یاتاقان ها را حفظ می کند.
• استخراج گرد و غبار: تراشه های چوب را برای فضای کاری تمیزتر حذف می کند.

7. مکانیسم تنظیم ضخامت

• اصل: تغذیه چاقو در هر چرخش ضخامت روکش را تعیین می کند (به عنوان مثال، 2 میلی متر در هر نوبت برای روکش 2 میلی متری).
• مدل‌های{0}دقت بالا: از بازخورد حلقه بسته-برای دقت در محدوده ۰.۰۲ ± میلی متر استفاده کنید.

خلاصه گردش کار

1. در حال بارگذاری: کنده های پوست کنده و نرم شده روی دوک نصب می شوند.
2. تراز: دم برای اطمینان از موقعیت موازی تنظیم می شود.
3. لایه برداری: چوب می چرخد ​​در حالی که چاقو به سمت جلو حرکت می کند و روکش مداوم تولید می کند.
4. خروجی: روکش از طریق نوار نقاله یا سیستم سیم پیچ جمع آوری می شود.

روندهای صنعت

• فناوری هوشمند: تشخیص خودکار-عیوب گزارش و تنظیم پارامتر تطبیقی.
• راندمان بالا: سرعت تا 500 متر در دقیقه، تعویض سریع تیغه ها.
• سازگار با محیط زیست-:-طراحی‌های کم صدا، موتورهای کارآمد-.

درک ساختار دستگاه به بهینه‌سازی عملکرد-نگه‌داری منظم چاقو، کالیبراسیون میله فشار، و روان‌کاری مناسب به افزایش طول عمر و بهبود کیفیت روکش کمک می‌کند.
